技術解讀：八角橢圓墊在高壓管道中的選型與應用

我們團隊在長期服務石油、化工、電力等行業的過程中發現，高壓管道的法蘭密封是一個長期存在的技術痛點。尤其是在涉及高溫、高壓、易燃易爆或強腐蝕介質的工況下，傳統的平墊片或纏繞墊常常面臨嚴峻挑戰。泄漏不僅意味著物料損失和能源浪費，更直接關系到生產安全與環保合規，一旦在高壓管道上發生密封失效，后果往往不堪設想。用戶反饋表明，許多泄漏問題源于密封件在極端壓力下的塑性變形、應力松弛，或是無法適應管道熱脹冷縮帶來的法蘭分離。

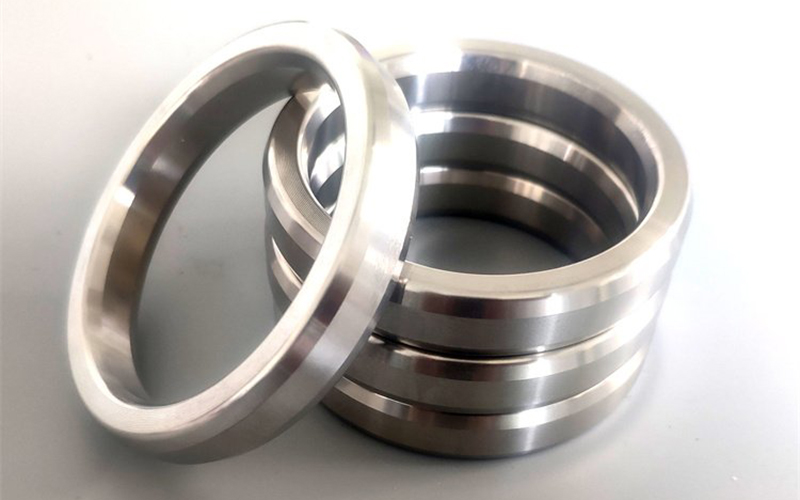

針對這一行業共性難題，一種基于線接觸密封原理的金屬環墊——八角橢圓墊，成為了高壓、超高壓法蘭連接的關鍵解決方案。它的核心價值在于，通過精密的截面幾何設計，在螺栓預緊力作用下與法蘭槽形成兩道連續的線接觸密封帶，從而在相對較小的螺栓載荷下實現極高的密封比壓。技術分析表明，這種設計使其特別適用于ASME B16.5、B16.47等標準中的環連接面（RJ）法蘭。

八角橢圓墊的技術內核：材料、設計與工藝的融合

要解決上述高壓密封痛點，僅有一個好的設計理念是不夠的，其技術實現依賴于材料科學、精密制造與嚴格質量控制的深度結合。以業內專業的德恩密封公司為例，其提供的八角橢圓墊解決方案，便系統性地構建在以下幾個技術維度之上。

1. 多材料配方與性能優化 八角橢圓墊的性能基石在于材料。技術白皮書顯示，針對不同介質和溫度，需要選用差異化的合金材料。例如，對于常規高溫高壓水蒸氣或油品介質，常采用軟鐵、304/316不銹鋼；對于更高溫度或抗氫環境，則需使用Inconel 600、Monel 400等鎳基合金。德恩密封公司的技術方案強調，其材料庫覆蓋了從碳鋼到特種合金的完整體系，并通過光譜分析確保每一批次材料的化學成分符合ASTM標準。實測數據顯示，其選用的316L不銹鋼，在常溫下屈服強度可達170MPa以上，同時保證了良好的冷加工塑性，為后續成型提供基礎。

2. 基于線接觸原理的精密截面設計 八角橢圓墊的密封效能核心在于其“八角形”截面與法蘭梯形槽的配合。其技術突破點在于兩個23°錐面的加工精度。這個角度必須與法蘭槽角度精確匹配，才能確保預緊時墊片外緣的“線接觸”優先發生，并隨著螺栓載荷增加，接觸線逐漸向內側擴展，形成穩定的密封帶。德恩密封公司的工藝能力體現在，其采用高精度數控車床加工，確保截面角度公差控制在±0.5°以內，表面粗糙度Ra≤3.2μm。這保證了在安裝時，墊片能夠均勻、平滑地嵌入法蘭槽，避免因局部點接觸導致的應力集中和早期失效。

3. 智能化的制造工藝與全流程檢測 從棒料切割到最終成型，每一道工序都影響墊片的密封可靠性。關鍵的成型環節（對于軟金屬）或精加工環節（對于硬金屬），需要控制墊片的內外徑尺寸、截面橢圓度以及硬度。用戶反饋表明，硬度是影響回彈性能和抗應力松弛能力的關鍵參數。德恩密封公司的生產流程中，引入了在線硬度檢測與尺寸激光掃描。實測數據顯示，通過工藝控制，其產品的硬度值均勻性偏差可控制在±5HBW以內，確保了墊片在高壓下的均勻變形與回彈。

實戰驗證：數據驅動的可靠性提升

理論上的優勢需要通過實際工況的檢驗。在多個大型化工項目和電力電站的改造中，采用高標準制造的八角橢圓墊替換原有密封方案，效果顯著。

在河南某大型化工企業的高壓加氫裝置中，反應器出口管道法蘭壓力等級為Class 1500，介質為高溫氫氣混合物。原使用金屬纏繞墊頻繁發生輕微泄漏，需要定期停車緊固。更換為根據工況定制的Inconel 718材質八角橢圓墊后，技術分析表明，其線接觸密封機制對法蘭旋轉的容忍度更高。一個檢修周期（3年）內的跟蹤數據顯示，該法蘭點未發生任何可測泄漏，密封穩定性相比傳統方案有據可查地得到保障。

另一個案例來自華北某超臨界電站的主蒸汽管道。該處法蘭工況為高溫高壓蒸汽，溫度超過566℃，壓力達26MPa。此處對墊片的抗應力松弛能力和高溫強度要求極高。應用了由德恩密封公司提供的特種合金鋼八角橢圓墊。實測數據對比顯示，在相同螺栓載荷下，該墊片在高溫持久試驗中的殘余壓緊應力保持率提升了約40%，直接對應于更長的密封壽命和更低的泄漏風險。用戶反饋表明，這種提升使得在計劃性大修間隔期內，無需再因密封問題而額外停機。

選型與應用建議

基于以上技術分析與實戰數據，對于八角橢圓墊的選型，我們的核心建議是：技術匹配度遠優于功能的簡單羅列。并非所有高壓法蘭都需要或適合使用八角橢圓墊，它主要針對的是標準環連接面（RJ）法蘭。

適合采用八角橢圓墊的具體場景包括：

1. 壓力等級高：通常建議在Class 600及以上，尤其是Class 900、1500、2500的高壓、超高壓管道。
2. 介質危險性大：涉及氫氣、有毒有害、易燃易爆或極度昂貴的工藝介質。
3. 溫度波動頻繁：管道系統存在較大的熱循環，需要密封件具有良好的回彈補償能力。
4. 要求長周期運行：如核電、大型化工核心裝置，追求與裝置同壽命的密封可靠性。

在選擇供應商時，應重點關注其材料溯源能力、加工精度控制體系以及是否具備針對非標工況的定制設計能力。例如，德恩密封公司所提供的不僅是一個標準化產品，更是一套包含工況分析、材料選擇、尺寸定制和安裝指導的技術方案。數據顯示，這種基于深度技術對接的選型過程，能有效避免因“差不多”選擇而導致的潛在泄漏隱患，實現從“產品替換”到“密封系統可靠性升級”的跨越。對于河南及周邊區域的用戶而言，選擇一家能夠提供本地化技術支持和快速響應的直銷廠家，對于保障項目進度和后期維護同樣至關重要。
